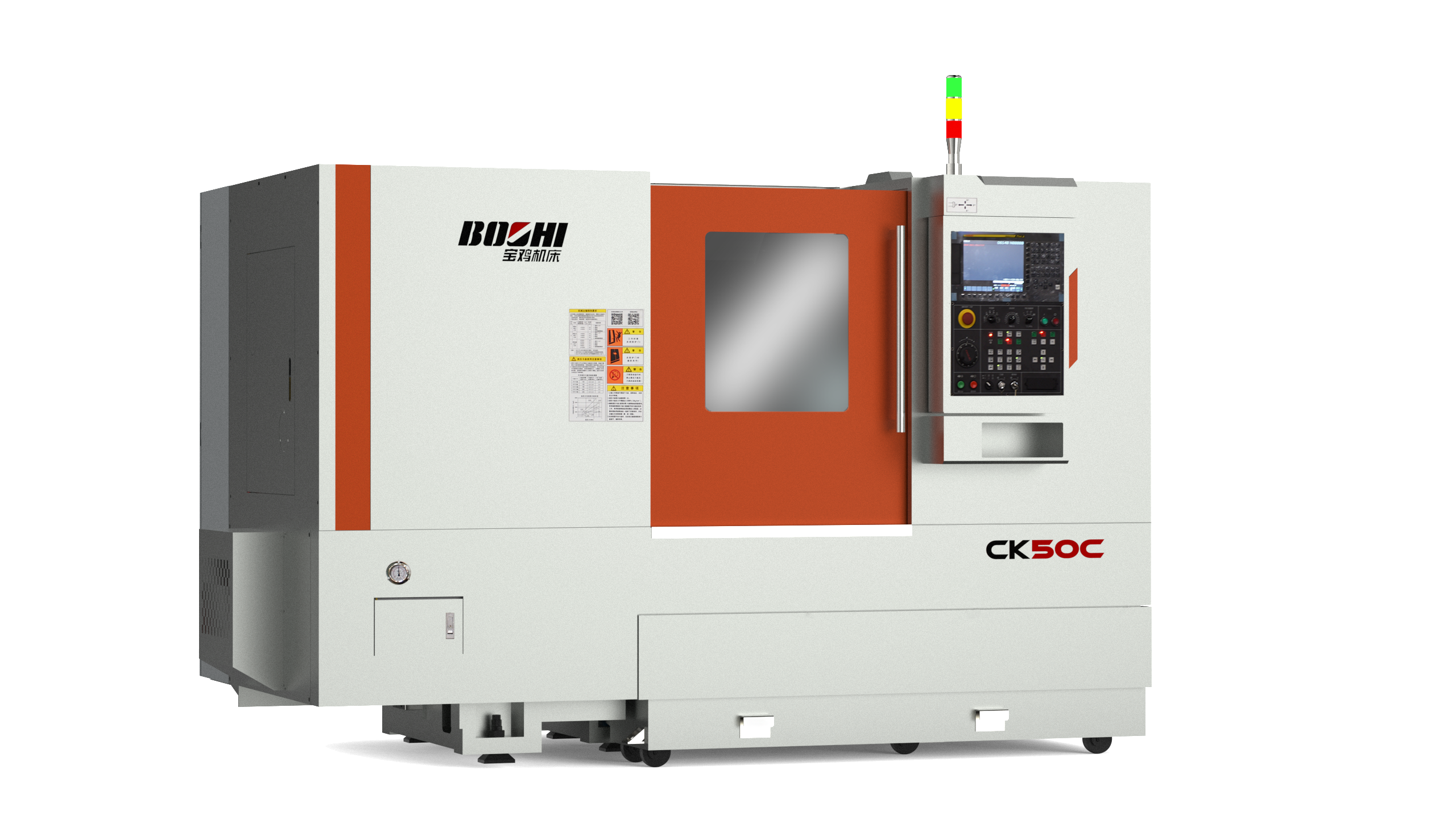

Горизонтальный токарный станок CK50C

Горизонтальный токарный станок с ЧПУ CK50C от BOCHI – это результат многократных усовершенствований и внедрения передовых технологий в области металлообработки. Станок отличается высокой жёсткостью и стабильностью, благодаря рациональной конструкции, усиленным ребрам и термообработанным отливкам, что исключает деформации после обработки. CK50C прошёл полный цикл анализа методом конечных элементов и динамико-статического моделирования, что гарантирует превосходную точность и долговечность. Машина идеально подходит для производства деталей в автомобильной, энергетической, машиностроительной и инструментальной промышленности, обеспечивая высокую производительность, точность обработки и надёжность на протяжении всего срока эксплуатации.

ОписаниеЕд. изм.CK50C/750CK50C/1000
Максимальный диаметр над станиной/салазками мм Φ570/Φ390 Φ520/Φ390
Максимальная длина обрабатываемого изделия мм 750 1000
Максимальный диаметр точения мм Φ370 Φ370
Максимальный диаметр прутка мм Φ51 Φ51
Диаметр патрона мм Φ210 Φ210
Нос шпинделя A2-8 (GB5900.1) A2-8 (GB5900.1)
Конус шпинделя 1:20 1:20
Диаметр сквозного отверстия шпинделя мм Φ62 Φ62
Диаметр подшипника шпинделя (передний/задний) мм Φ100/Φ90 Φ100/Φ90
Скорость шпинделя об/мин 40–4000 (CTB MOTOR) / 30–3000 (GSK MOTOR) 40–4000 (CTB MOTOR) / 30–3000 (GSK MOTOR)
Мощность главного мотора (CTB/GSK) кВт 15 / 11–15 15 / 11–15
Диаметр/ход задней бабки мм Φ90/100 Φ90/100
Конус задней бабки (Морзе) 5/4 5/4
Угол наклона станка ° 45° 45°
Ход по X/Z мм 210/780 210/1010
Скорость быстрого перемещения X/Z (линейная направляющая) м/мин 16/24 16/24
Крутящий момент серводвигателя X/Z Н·м 11/20 11/20
Диаметр шарикового винта X/Z мм Φ32/Φ40 Φ32/Φ40
Количество позиций револьверной головки шт 8 или 12 8 или 12
Сечение инструмента (точение/расточка) мм 25×25/Φ40 25×25/Φ40
Электропитание кВА 35 35
Габариты (Д×Ш×В) мм 3290×1990×1880 3790×1850×2050
Масса станка кг 4800 5300
Макс. масса заготовки (двустороннее зажимание) кг 550 (8˝ патрон) 550 (8˝ патрон)
